Испытания на герметичность электронных модулей методом наружного обдува гелием — это высокочувствительная и при этом щадящая технология неразрушающего контроля, позволяющая без разборки выявлять сквозные дефекты, микротрещины и неплотности в корпусах, паяных соединениях, разъёмах и гермовводах. В вакуумной схеме внутреннюю полость изделия подключают к масс-спектрометрическому течеискателю и откачивают до заданного остаточного давления, после чего потенциально уязвимые зоны снаружи по заданному маршруту обдувают струёй гелия. Молекулы, прошедшие через дефект, мгновенно регистрируются анализатором, что обеспечивает точную привязку места утечки и количественное определение её величины в гелиевом эквиваленте. Для электронной аппаратуры такой способ оптимален: отсутствует контакт с жидкостями и загрязнение, исключаются риски коррозии, а достигаемая чувствительность существенно выше манометрических методов и в типичных задачах находится в диапазоне 10⁻¹¹–10⁻⁹ Па·м³/с в зависимости от конструкции изделия и установленных критериев приёмки, с корректным приведением результатов к требуемым единицам измерения.

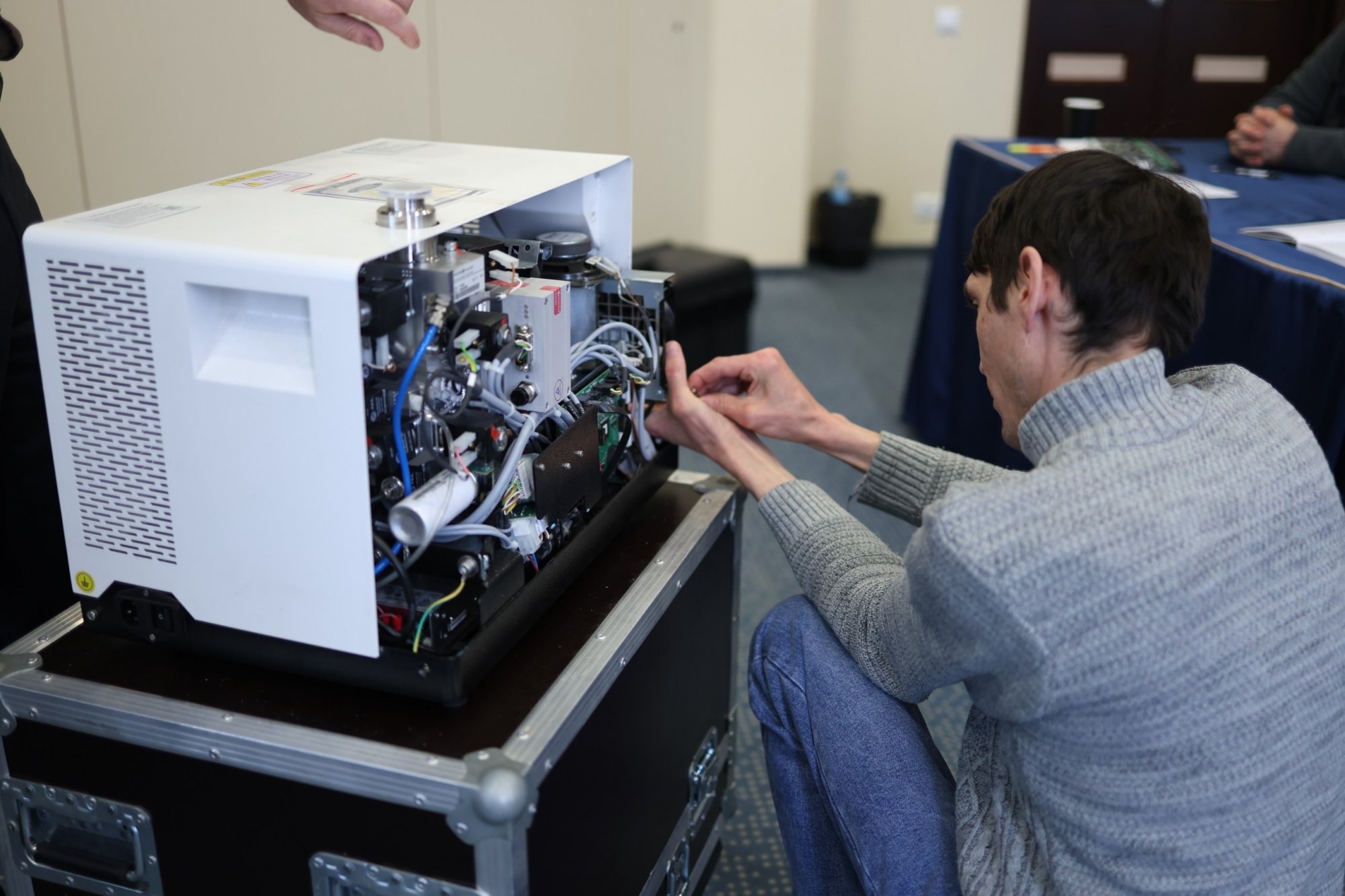

Аккредитованная по ГОСТ ISO/IEC 17025-2019 испытательная лаборатория «Ликтест» (группа лабораторий «Ликлаб») выполняет такие испытания на современной аттестованной базе с применением течеискателя серии ZQJ, внесённого в Государственный реестр средств измерений, и прослеживаемых эталонных течей. Работы проводятся персоналом III уровня по ПВТ под руководством кандидата технических наук. До запуска программы испытаний согласовываются допустимые режимы вакуумирования и перепады давлений для конкретного изделия, температурные ограничения, а также особенности применённых лаков, компаундов и флюсов. Контроль герметичности выполняется на антистатических рабочих местах с обязательной регистрацией параметров откачки, чистоты и расхода гелия, времени экспозиции и детального маршрута обдува. Для изделий сложной формы применяется комбинированная методика с локальным обдувом наиболее критичных швов, поэтапной дегазацией подозрительных зон и повторной проверкой для исключения ложноположительных срабатываний.
По итогам вы получаете официальное заключение о герметичности от аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» с протоколами измерений и фотосхемами локализации выявленных дефектов, а при превышении установленного порога браковки — конкретные рекомендации по доработке конструкции или корректировке технологического процесса. Все исходные данные архивируются, обеспечивается полная метрологическая прослеживаемость и подтверждение стабильности чувствительности по контрольной течи «до» и «после» серии испытаний. По согласованию возможны выездные испытания на площадке заказчика, развёртывание постоянного поста контроля герметичности и проведение валидационных проверок серийных партий продукции.
Если вы проектируете или производите электронные блоки, оптоэлектронные узлы, датчики, гермоконтакты или управляющие модули, метод обдува гелием в аккредитованной по ГОСТ ISO/IEC 17025-2019 лаборатории «Ликтест» позволит на ранней стадии выявить слабые места сборки и стабилизировать качество выпускаемой продукции. Свяжитесь с «Ликлаб» и «Ликтест», чтобы согласовать класс герметичности, допустимые уровни утечек, формат отчётной документации и график выполнения работ.
