Вакуумметр HPM выполняет измерения в криосистемах с высокой точностью. Конструкция устойчива к перепадам температуры. Используется в резервуарах с жидкими газами.
Описание

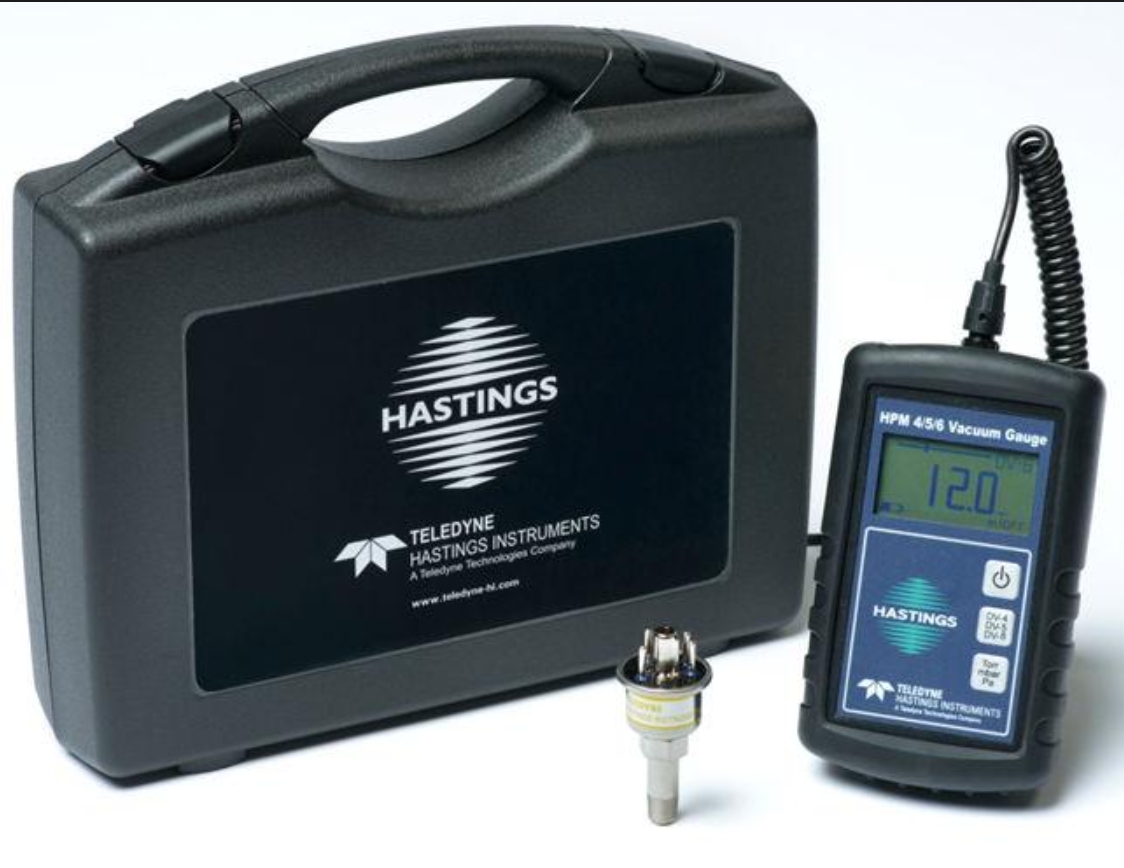

Вакуумметр Teledyne Hastings HPM 4/5/6 для криогенных резервуаров
Цифровые вакуумметры серии HPM 4/5/6 от Teledyne Hastings Instruments предназначены для высокоточного контроля давления в вакуумной изоляции криогенных резервуаров и криоцистерн. Это надёжные переносные измерители, совместимые с термопарными датчиками DV-4, DV-5 и DV-6, обеспечивающими работу в диапазоне от 0.1 мТорр до 20 Торр. Наиболее распространённым решением для криогенных систем является датчик DV-6 с рабочим диапазоном 1–1000 мТорр.
Приборы оснащены контрастным графическим дисплеем, кнопочной панелью для выбора режимов и единиц измерения (Па, Торр, мБар, мТорр), индикатором уровня заряда батареи и съёмным кабелем подключения датчика. Последние использованные диапазон и единицы сохраняются во внутренней памяти. Ударопрочный корпус в сочетании с защитным резиновым чехлом повышает ресурс эксплуатации и удобство работы на промышленных объектах. Встроенный микропроцессор автоматически преобразует сигнал термопарного датчика в точные значения давления.
К ключевым преимуществам относятся высокая точность, быстрый отклик, стабильность показаний, длительная автономная работа (до 30 часов без замены батареи), а также возможность пользовательской калибровки. Питание вакуумметра осуществляется от стандартной щелочной батареи 9 В, эксплуатация допускается в диапазоне температур от –18°C до +55°C.
Область применения данных вакуумметров включает не только криогенные резервуары, но и вакуумно-изолированные системы, холодильную технику, процессы откачки трансформаторного масла, фармацевтическое производство, ускорительные комплексы и исследовательские лаборатории. Для обеспечения корректности и повторяемости результатов необходимо использовать оригинальные термопарные датчики Teledyne Hastings соответствующих диапазонов.
Для подтверждения точности и прослеживаемости измерений вакуумметров HPM 4/5/6 вы можете заказать поверку и калибровку в аккредитованной по ГОСТ ISO/IEC 17025‑2019 лаборатории Ликтест. Лаборатория Ликтест выполняет метрологические работы в соответствии с действующими стандартами и предоставляет протоколы, пригодные для применения в системах менеджмента качества и инспекционном контроле.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны измерений |
DV‑4: 0.1–20 Торр DV‑5: 0.1–100 мТорр DV‑6: 1–1000 мТорр |
| Точность |
DV‑4: ±(20% от показаний + 0.02 Торр) DV‑5: ±(20% от показаний + 0.1 мТорр) DV‑6: ±(15% от показаний + 1 мТорр) |
| Рабочая температура |
–18°C до +55°C (алкалиновая батарея) –20°C до +60°C (литиевая батарея) |
| Питание | 9 В (щелочная батарея) |
| Время работы от батареи | > 30 часов |
| Вес | 0.33 кг (прибор), 0.72 кг (с транспортировочным кейсом) |
| Материалы и защита | Ударопрочный корпус, защитный резиновый чехол, жёсткий кейс |
| Интерфейс | Графический дисплей, кнопочное управление |
Совместимые датчики давления
- DV‑6 — для диапазона 1–1000 мТорр (наиболее востребован для криогенных резервуаров и криоцистерн)
- DV‑5 — для сверхнизких давлений в диапазоне 0.1–100 мТорр
- DV‑4 — для более высоких давлений 0.1–20 Торр
Все датчики спроектированы с учётом требований по стойкости к коррозии, перепадам температуры и механическим нагрузкам. Доступны исполнения с резьбовыми соединениями, KF‑фланцами, а также с защитными кожухами для эксплуатации в сложных условиях.
Для регулярной поверки и калибровки термопарных датчиков DV‑4, DV‑5 и DV‑6, а также самих вакуумметров HPM 4/5/6 рекомендуется обращаться в аккредитованную по ГОСТ ISO/IEC 17025‑2019 лабораторию Ликтест, что обеспечивает соответствие измерений нормативным требованиям и отраслевым регламентам.
