Система AGP контролирует вакуум в криогенных резервуарах с высокой точностью. Датчики устойчивы к низким температурам и вибрациям. Комплект предназначен для эксплуатации на объектах хранения.
Описание

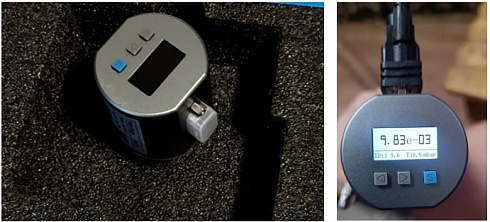

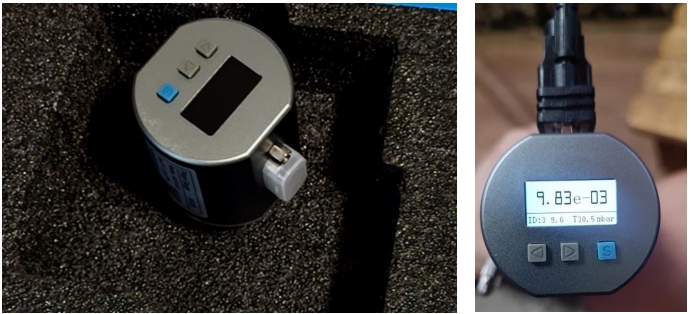

Система индикации вакуума для криогенных сосудов Leaklab AGP
Система индикации вакуума для криогенных сосудов Leaklab AGP – это Пирани‑вакуумметр, работающий по принципу измерения теплопроводности газа с применением MEMS‑датчика и моста Уитстона. Прибор ориентирован на контроль низкого и среднего вакуума, отличается высокой точностью, стабильностью показаний, быстрым откликом и продолжительным ресурсом эксплуатации. Оснащён цветным TFT‑LCD дисплеем, удобным кнопочным управлением, аналоговым выходом 0–10 В и цифровым интерфейсом RS‑485 (Modbus RTU). Поставляется как полностью готовый к использованию модуль с блоком питания.
Для поверки и метрологической оценки характеристик системы индикации вакуума Leaklab AGP может использоваться аккредитованная по ГОСТ ISO/IEC 17025‑2019 лаборатория Ликтест, что обеспечивает прослеживаемость и соответствие требованиям действующих стандартов.
Технические характеристики
|
Параметр |
Значение |
|---|---|
|
Диапазон индикации (N₂ и воздух) |
0,05 Па … 120 000 Па (0,05 Pa – 120 kPa) |
|
Погрешность (напр. N₂) |
– 0,05–0,1 Pa: ±50 % |
|
Повторяемость (N₂) |
±2 % в диапазоне 0,1–1,2×10⁵ Pa |
|
Время отклика |
≤ 100 мс |
|
Аналоговый выход |
0–10 В (линейная зависимость от давления в логарифмическом масштабе) |
|
Цифровой интерфейс |
RS‑485, Modbus RTU, скорость 4800/9600/19200/115200 bps |
|
Единицы измерения |
Па, Торр, мбар (переключаемые) |
|
Соединение под вакуум |
Стандартный фланец KF‑16 из нержавеющей стали с электрополированной поверхностью |
|
Питание |
9–28 В DC (рекомендуемый диапазон: 9–24 В) |
|
Потребление энергии |
< 1,2 Вт (≈1 Вт) |
|
Рабочая температура |
0…40 °C (типичный режим: ±5 °C вокруг 25 °C) |
|
Материал корпуса |
Алюминий |
|
Время прогрева |
≈60 с |
|
Максимальное давление при подключении |
130 kPa |
|
Гарантия |
12 месяцев |
Интерфейсы и подключение
· DB9‑коннектор:
o Пин 4 – «+» питания, пин 6 – «–» питания, пины 2/3 – линии RS‑485 A/B, пины 1/9 – аналоговый выход.
o Кабель UL2464, цветовая маркировка: оранжевый (питание +), зелёный (питание –), чёрный/белый (аналоговый сигнал), коричневый/красный (RS‑485).
· Фланец KF‑16: стандартное присоединение, легко адаптируется под KF‑25, KF‑40, VCR и NPT с помощью переходников.
Работа с интерфейсом и меню
· На главном экране отображаются текущие показания давления, сетевой адрес, скорость обмена (Baud rate) и выбранные единицы измерения.
· Управление осуществляется тремя кнопками: влево/вверх, вправо/вниз и ОК/выход.
· В структуре меню доступны следующие функции:
o Настройка Modbus‑адреса (1–255), скорости передачи данных и единиц измерения;
o Просмотр текущего состояния: напряжение питания, потребляемый ток, сопротивление сенсора и другие служебные параметры;
o Калибровка по нулевому давлению и по атмосферному давлению;
o Режим диагностирования и отладки DEBUG.
Аналоговая и цифровая интерпретация
Аналоговый выход
Аналоговый сигнал формируется в логарифмической зависимости от измеряемого давления:
где U – выходное напряжение в В. Соответственно:
RS‑485 / Modbus RTU
· Чтение давления осуществляется из регистра 0x0000 (тип данных – 32‑бит float), адрес Modbus по умолчанию – 1;
· Сетевой адрес и скорость обмена конфигурируются через соответствующие регистры;
· Поддерживается работа до 255 устройств (узлов) на одной шине.
Области применения
Система Leaklab AGP используется в различных вакуумных технологических процессах: термическое вакуумное выпекание, вакуумная упаковка, нанесение покрытий, травление, пайка, процессы в металлургии, производстве полупроводников, фотовольтаике и других высокотехнологичных отраслях.
Рекомендации по установке и эксплуатации
· Рекомендуется вертикальная ориентация прибора, однако допускается монтаж в любом пространственном положении;
· Уплотнительные и присоединительные поверхности должны быть чистыми, без повреждений и загрязнений;
· Напряжение питания следует поддерживать стабильным, в диапазоне 9–28 В;
· Запрещается превышать максимальное допустимое давление 130 kPa;
· Не рекомендуется разбирать прибор самостоятельно, все работы по ремонту выполняет производитель или специализированный сервис;
· Устройство не предназначено для применения в системах противоаварийной защиты и как элемент аварийного отключения.
Для подтверждения метрологических параметров и проведения поверки Leaklab AGP может быть испытан в аккредитованной по ГОСТ ISO/IEC 17025‑2019 лаборатории Ликтест, что особенно важно для предприятий, работающих по строгим регуляторным и отраслевым требованиям.
Применение Leaklab AGP
1. Контроль вакуума в многослойной теплоизоляции
o В криогенных резервуарах и сосудах теплоизоляция реализуется в виде вакуумного промежутка, и стабильность вакуума критична для сохранения низких теплопотерь. Нарушение герметичности приводит к деградации изоляционных свойств и росту энергозатрат. Leaklab AGP служит чувствительной системой индикации, позволяющей непрерывно измерять уровень вакуума и передавать данные в режиме реального времени.
2. Непрерывная диагностика утечек
o Прибор способен регистрировать динамику изменения давления в изоляционном объёме, что даёт возможность своевременно фиксировать как медленные, так и быстрые утечки ещё на ранних стадиях, до появления критических последствий.
3. Интеграция с системами реагирования
o Leaklab AGP легко интегрируется с системами SCADA и ПЛК (PLC) для автоматизированного контроля: при выходе давления за допустимый диапазон возможно формирование аварийного сигнала, запуск резервных алгоритмов, оповещение обслуживающего персонала.
4. Основные области внедрения
o Прибор широко используется в НИОКР, на криогенных объектах с хранением жид
