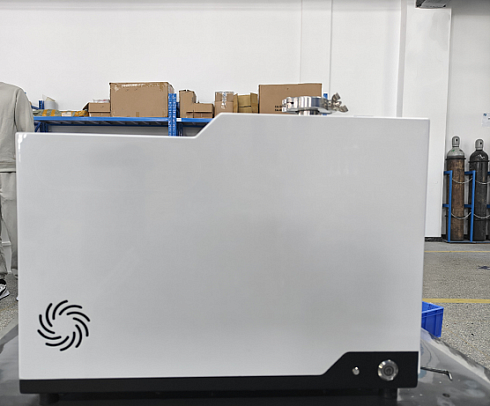

Leaklab Lite интегрируется в оборудование как встроенный течеискатель. Масс-спектрометрическая схема обеспечивает высокую чувствительность. Устройство предназначено для OEM-применений.
Подробнее
Проверка применимости
Подбор конфигурации под вашу задачу
Рабочая схема и комплектация зависят от объекта, требуемого критерия герметичности и условий контроля. Перед заказом передайте исходные данные — специалист проверит применимость выбранной модели.
- 01ОбъектОбъём, материалы, схема соединений
- 02КритерийДопустимая негерметичность и единицы
- 03УсловияДавление, среда, температура, цикл
- 04РезультатОбнаружение, локализация или измерение
Описание
Лаборатория Ликлаб и испытательная лаборатория Ликтест предлагают комплексное оснащение участка контроля герметичности для предприятия «под ключ», включающее:
- Поставку высокотехнологичного оборудования: масс-спектрометрический течеискатель LEAKLAB LITE с полным набором необходимых аксессуаров для решения широкого спектра задач по контролю герметичности.
- Обучение и аттестацию персонала: специалисты лаборатории Ликтест, испытательной, проводят подготовку сотрудников вашего предприятия, формируя практические навыки эксплуатации и обслуживания течеискателей, а также оформления протоколов и заключений по результатам контроля.
- Техническое сопровождение: оперативная поставка оригинальных запасных частей, их замена, регламентное обслуживание и сервисная поддержка оборудования на протяжении всего срока эксплуатации.
| № | Характеристика | Описание |
|---|---|---|
| 1 | Минимальный детектируемый уровень утечки | 3 × 10⁻¹³ Па·м³/с |
| 2 | Диапазон отображения утечек | От 1 × 10⁻² до 1 × 10⁻⁹ Па·м³/с |
| 3 | Быстрое время отклика | ≤ 0.3 с |
| 4 | Время запуска | ≤ 100 с |
| 5 | Рабочее давление | ≤ 2000 Па |
| 6 | Турбомолекулярный насос | Splitflow 80 / Turbovac 90i, обеспечивающий высокую стабильность измерений и надежность работы |
| 7 | Компактные размеры | 420×359×275 мм |
| 8 | Возможность использования беспроводного управления | Опционально: беспроводной пульт и система дистанционного управления |
| 9 | Многофункциональный интерфейс | Поддержка ручного и автоматизированного управления |
| 10 | Универсальность | Применим в различных отраслях: аэрокосмическая промышленность, медицинская техника, производство вакуумного оборудования и др. |
Для организации участка контроля герметичности мы поставляем комплект оборудования, включающий:

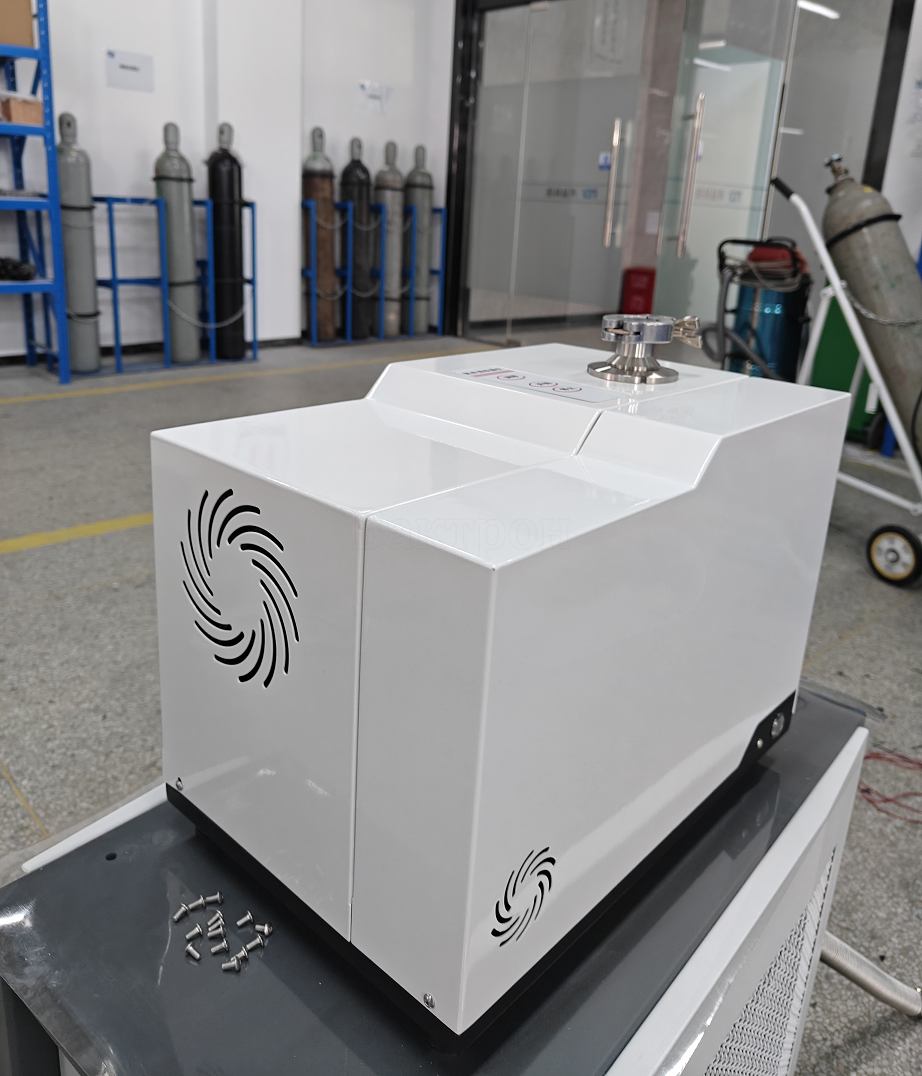

- Масс-спектрометрический течеискатель LEAKLAB LITE — компактный, высокочувствительный прибор для точного и быстрого обнаружения утечек.
- Комплект для обдува гелием (КОГ) с редуктором подачи гелия — для удобного и корректного проведения испытаний объектов.
- Щуп для течеискателя — обеспечивает удобный доступ к зонам контроля и труднодоступным участкам.
- Транспортировочный кофр для течеискателя — защищает прибор при перевозке и хранении.
- Клапан KF-25 на входной порт с переходником на внешнюю гелиевую течь — для встраивания течеискателя в различные технологические и испытательные схемы.
- Сильфон вакуумный (1 м) — гибкое соединение для удобного монтажа и коммутации оборудования.
- Обучение специалиста Заказчика на курсе «Основы течеискания и вакуумной техники», проводимом в том числе специалистами аккредитованной лаборатории Ликтест, — профессиональная подготовка персонала для квалифицированного проведения контроля герметичности.
Характеристики течеискателя
Основные преимущества
- Течеискатель не используется как самостоятельный откачной пост. Для откачки объектов большого объема от атмосферного давления рекомендуется применять внешний форвакуумный насос.

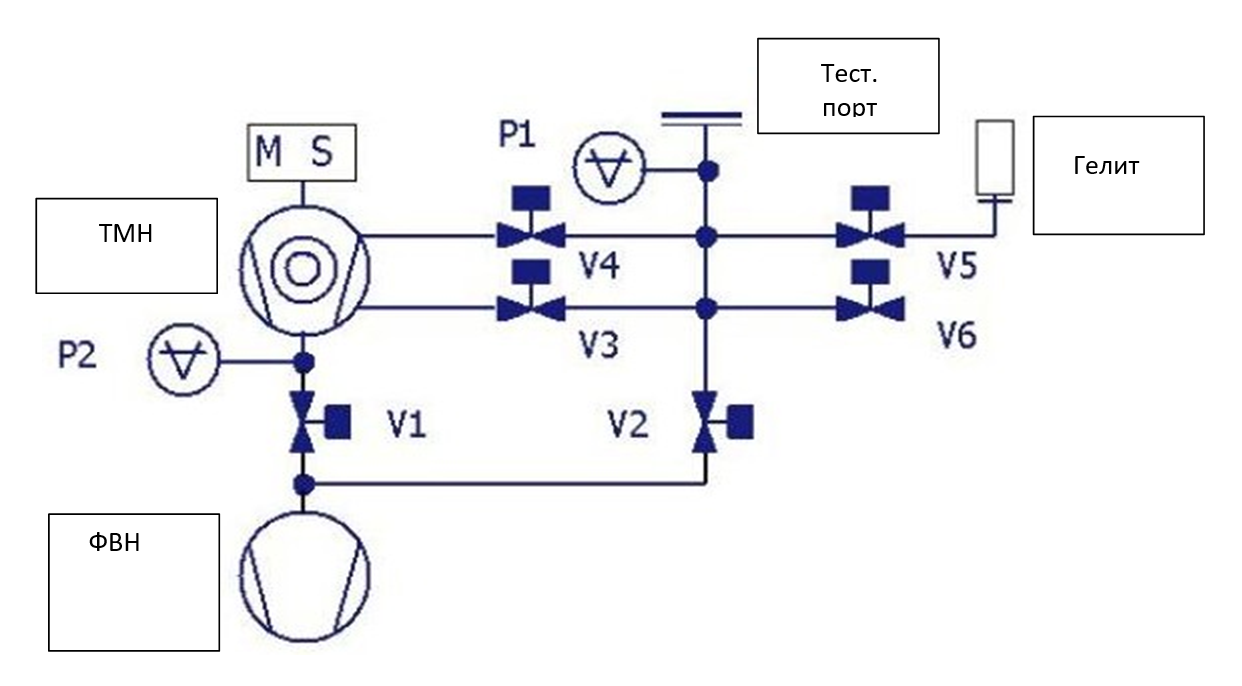

- Конфигурация вакуумной системы исключает прямой поток газов через анализатор, что предотвращает его загрязнение и существенно увеличивает ресурс катодов.
- Ионный источник с иридиевыми катодами обеспечивает стабильную работу в течение 5–7 лет при соблюдении регламента эксплуатации.
- Возможность интеграции в автоматические линии контроля герметичности с функцией сбора и анализа статистических данных.
- Наличие функций отображения графика течи и архивирования измерений, что повышает наглядность и удобство контроля.
- Интуитивно понятный интерфейс управления с сенсорным экраном и возможностью выноса панели управления на расстояние до 2 м от течеискателя.
Метрологические характеристики течеискателя
| Наименование характеристики | Значение |
|---|---|
| Диапазон измерений потока газа (режим «Нормальный») | от 3×10⁻13 до 1×10⁻¹ Па·м³/с |
| Диапазон измерений потока газа (режим «Массивная течь») | от 1×10⁻⁹ до 1×10⁻¹ Па·м³/с |
| Диапазон показаний в режиме «Метод щупа» | от 5×10⁻⁹ до 1×10⁻² Па·м³/с |
| Пределы относительной погрешности | ±(0,15 + Qнпи²/Qизм³)·100% |
|
1Производная единица величины потока газа в вакууме Па∙м3/с установлена в соответствии |
Базовые технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Электропитание | 220 В ±22 В, 50 Гц |
| Рабочая температура | от +5 до +40°С |
| Средняя наработка на отказ | 15000 ч |
| Средний срок службы | 12 лет |
Эксплуатационные характеристики течеискателя
| Наименование характеристики | Значение |
|---|---|
| Минимальный достоверный регистрируемый поток гелия в вакуумном режиме, не более | 3∙10⁻¹³ Па∙м³/с |
| Минимальный индицируемый поток гелия в режиме щупа, не более | 1∙10⁻9 Па∙м³/с |
| Максимальное давление начала испытаний в вакуумном режиме, не менее | 2000 Па |
| Время отклика в вакуумном режиме до достижения 63% сигнала течи | менее 2 с |
| Время готовности к работе, не более | 3 мин |
| Масса течеискателя, не более | 30 кг |
| Возможность работы с контрольными газами | H₂, He-3, He-4 |
| Диапазон рабочих температур, относительная влажность | +5 – +40 °С, ＜80% |
| Встроенный датчик давления Пирани | в наличии |
| Ионизационный датчик давления ячейки анализатора | в наличии |
| Электропитание | 1 Ф, 220 В ± 10%; 50 Гц |
| Сепарация гелия от смеси газов против направления откачки ТМН | в наличии |
| Функция защиты от отравления анализатора гелием | в наличии |
| Автоматическая архивация результатов измерений и мониторинг потока гелия | в наличии |
| Функция прочистки внутренней системы от избыточного фона гелия | в наличии |
| Основной интерфейс управления | Экран с тач-скрин |
| Допускаемый персонал для работы |
|
